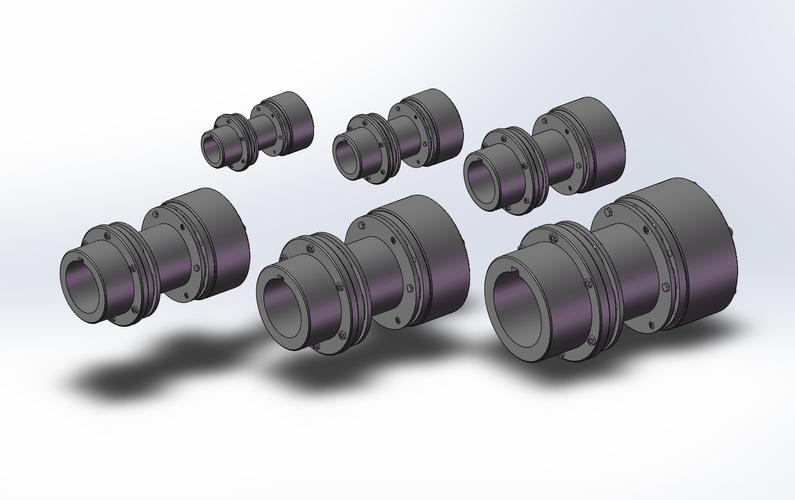

6款DG型联轴器详解 类型、特点与应用场景

DG型联轴器是一类广泛应用于重型机械、冶金、矿山、起重等行业的刚性或半刚性联轴器，因其结构简单、承载能力强、维护方便而备受青睐。不同型号的DG联轴器在结构形式、补偿能力和适用工况上存在差异。以下介绍6款常见的DG型联轴器，帮助您根据实际需求进行选型。

1. DG1型联轴器（凸缘联轴器）
DG1型属于典型的凸缘联轴器，由两个带凸缘的半联轴器组成，通过螺栓把紧，依靠端面摩擦力传递扭矩。其优点是结构简单、成本低、传递扭矩大；缺点是无法补偿两轴间的径向、角向和轴向偏移。适用于两轴对中精度高、载荷平稳、转速较低的场合，如重载减速器输入轴、卷扬机等。

2. DG2型联轴器（齿式联轴器）
DG2型为齿式联轴器，利用内齿套与外齿轴的啮合传递扭矩，并通过齿侧间隙和球面支承实现少量的径向、角向和轴向补偿。承载能力高、工作可靠、使用寿命长，但需要润滑和密封。常用于轧钢机、矿山机械、起重机等重载且有一定冲击的工况。

3. DG3型联轴器（十字滑块联轴器）
DG3型十字滑块联轴器由两个端面开有凹槽的半联轴器和一个中间滑块组成，滑块可补偿两轴间的径向偏移。该联轴器结构紧凑、径向尺寸小、传递扭矩较大，但不耐冲击，且角向补偿能力有限。适用于低速、刚性大的传动轴系，如减速器输出端与工作机械的连接。

4. DG4型联轴器（弹性柱销联轴器）
DG4型属于弹性柱销联轴器，通过尼龙柱销或木销插入两半联轴器的凸缘孔中传递扭矩，并具有一定缓冲和补偿径向、角向偏移的能力。结构简单、更换方便、无需润滑，但不耐高温和强冲击。广泛用于正反转变化多、启动频繁的中小功率传动，如水泵、风机、输送机等。

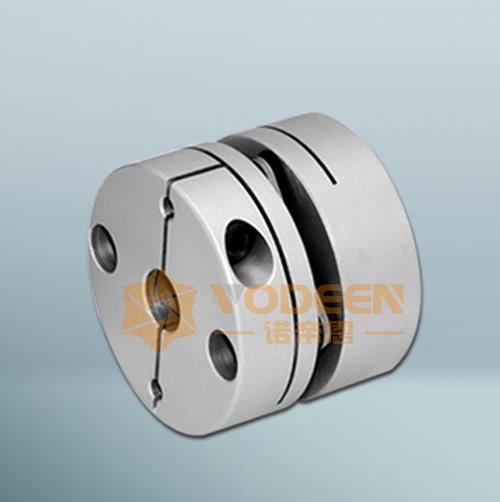

5. DG5型联轴器（膜片联轴器）
DG5型为金属膜片联轴器，利用薄金属膜片组的弹性变形来补偿两轴的相对偏移，并传递扭矩。强度高、刚度大、无需润滑、耐高温和腐蚀，但安装要求较高，不能偏心过大。适用于高精度、高转速、大扭矩的工业场合，如汽轮机、燃气轮机、压缩机组的轴系连接。

6. DG6型联轴器（万向联轴器）
DG6型为万向联轴器（十字轴式），允许两轴间有较大的角向偏移（通常可达15°~45°），并在运转中保持等角速传动。承载能力大，适用于重载、角度变化大的传动系统，如轧机主传动、船舶推进轴、汽车传动轴等。但其结构相对复杂，需要定期润滑维护。

选型建议：在选择DG型联轴器时，应综合考虑传递扭矩、转速、轴间偏移量、工作环境（温度、粉尘、腐蚀）、安装误差及维护条件等因素。对于精度要求高、转速高的工况，优先考虑膜片式或齿式；对于低成本、低精度的重载场合，凸缘式或滑块式更为合适。正确选择联轴器型号，可有效延长传动系统寿命并提高运行可靠性。
